अल्ट्रा कम्प्याक्ट DP-IQ मोड्युलेटर पूर्वाग्रह नियन्त्रक स्वचालित पूर्वाग्रह नियन्त्रक
सुविधा
• एकै साथ दोहोरो ध्रुवीकरण IQ मोड्युलेटरहरूको लागि छवटा स्वचालित पूर्वाग्रह भोल्टेजहरू प्रदान गर्दछ।
• मोडुलन ढाँचा स्वतन्त्र:
SSB, QPSK, QAM, OFDM प्रमाणित।
• प्लग एण्ड प्ले:
कुनै म्यानुअल क्यालिब्रेसन आवश्यक छैन सबै स्वचालित
•I, Q आर्म्स: पीक र नल मोडहरूमा नियन्त्रण उच्च विलुप्तता अनुपात: 50dB अधिकतम1
•P हात: Q+ र Q- मोडहरूमा नियन्त्रण शुद्धता: ± 2◦
•लो प्रोफाइल: 40mm(W) × 29mm(D) ×8mm(H)
• उच्च स्थिरता: पूर्ण डिजिटल कार्यान्वयन प्रयोग गर्न सजिलो:
• मिनी जम्पर २ संग म्यानुअल अपरेशन
UART / IO मार्फत लचिलो OEM सञ्चालन
• पूर्वाग्रह भोल्टेजहरू प्रदान गर्न दुई मोडहरू: a. स्वचालित पूर्वाग्रह नियन्त्रण b. प्रयोगकर्ता परिभाषित पूर्वाग्रह भोल्टेज
आवेदन
•LiNbO3 र अन्य DP-IQ मोड्युलेटरहरू
• सुसंगत प्रसारण
1उच्चतम विलुप्तता अनुपात प्रणाली मोड्युलेटर अधिकतम विलुप्त अनुपात मा निर्भर गर्दछ र 1 भन्दा बढी हुन सक्दैन।
2UART सञ्चालन नियन्त्रक को केहि संस्करण मा मात्र उपलब्ध छ।
प्रदर्शन

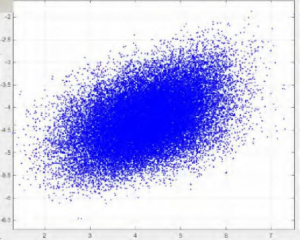

चित्र १. नक्षत्र (नियन्त्रक बिना)
चित्र २. QPSK नक्षत्र (नियन्त्रकको साथ

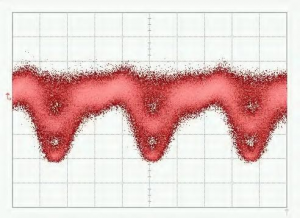

चित्र 3. QPSK-आँखा ढाँचा
चित्र 5. 16-QAM नक्षत्र ढाँचा
चित्र ४. QPSK स्पेक्ट्रम
चित्र 6. CS-SSB स्पेक्ट्रम
निर्दिष्टीकरणहरू
| प्यारामिटर | न्यूनतम | टाइप गर्नुहोस् | अधिकतम | एकाइ |
| नियन्त्रण प्रदर्शन | ||||
| I, Q हतियारहरू नियन्त्रित छन्शून्य (न्यूनतम)or शिखर (अधिकतम)बिन्दु | ||||
| विलुप्त हुने अनुपात | MER1 | 50 | dB | |
| P हातमा नियन्त्रित छQ+ (दायाँ चतुर्भुज)or Q-(बायाँ चतुर्भुज)बिन्दु | ||||
| Quad मा शुद्धता | -2 | +2 | डिग्री2 | |
| स्थिरीकरण समय | 45 | 50 | 55 | s |
| विद्युतीय | ||||
| सकारात्मक पावर भोल्टेज | +१४.५ | +१५ | +१५.५ | V |
| सकारात्मक शक्ति वर्तमान | 20 | 30 | mA | |
| नकारात्मक पावर भोल्टेज | -१५.५ | -१५ | -१४.५ | V |
| नकारात्मक शक्ति वर्तमान | 8 | 15 | mA | |
| YI/YQ/XI/XQ को आउटपुट भोल्टेज दायरा | -१४.५ | +१४.५ | V | |
| YP/XP को आउटपुट भोल्टेज दायरा | -१३ | +१३ | V | |
| डिथर आयाम | 1%Vπ | V | ||
| अप्टिकल | ||||
| अप्टिकल पावर इनपुट गर्नुहोस्3 | -३० | -8 | dBm | |
| इनपुट तरंगदैर्ध्य | ११०० | १६५० | nm | |
१ MER ले आन्तरिक मोड्युलेटर विलुप्त अनुपातलाई जनाउँछ। प्राप्त भएको विलुप्तता अनुपात सामान्यतया मोड्युलेटर डाटाशीटमा निर्दिष्ट गरिएको मोड्युलेटरको विलुप्त हुने अनुपात हो।
2दिनुहोस्Vπ 180 मा पूर्वाग्रह भोल्टेज बुझाउनुहोस्◦ रVP क्वाड बिन्दुहरूमा सबैभन्दा अनुकूलित पूर्वाग्रह भोल्टेज बुझाउनुहोस्।
3कृपया ध्यान दिनुहोस् कि इनपुट अप्टिकल पावरले चयन गरिएको पूर्वाग्रह बिन्दुमा अप्टिकल पावरलाई जनाउँदैन। यो अधिकतम अप्टिकल पावर हो जुन मोड्युलेटरले नियन्त्रकमा निर्यात गर्न सक्छ जब पूर्वाग्रह भोल्टेज दायरा-Vπ + माVπ .
प्रयोगकर्ता इन्टरफेस
चित्र ५। सभा
| समूह | सञ्चालन | व्याख्या |
| विश्राम | जम्पर घुसाउनुहोस् र 1 सेकेन्ड पछि बाहिर तान्नुहोस् | नियन्त्रक रिसेट गर्नुहोस् |
| शक्ति | पूर्वाग्रह नियन्त्रक लागि पावर स्रोत | V- पावर आपूर्तिको नकारात्मक इलेक्ट्रोड जडान गर्दछ |
| V+ ले बिजुली आपूर्तिको सकारात्मक इलेक्ट्रोड जडान गर्दछ | ||
| मध्य पोर्ट ग्राउन्ड इलेक्ट्रोडसँग जडान हुन्छ | ||
| UART | UART मार्फत नियन्त्रक सञ्चालन गर्नुहोस् | 3.3: 3.3V सन्दर्भ भोल्टेज |
| GND: जमीन | ||
| RX: नियन्त्रक को प्राप्त | ||
| TX: नियन्त्रक को प्रसारण | ||
| एलईडी | निरन्तर चलिरहन्छ | स्थिर अवस्थामा काम गर्दै |
| प्रत्येक ०.२ सेकेन्डमा अन-अफ वा अफ-अन | डाटा प्रशोधन गर्दै र नियन्त्रण बिन्दु खोज्दै | |
| प्रत्येक 1 सेकेन्डमा अन-अफ वा अफ-अन | इनपुट अप्टिकल पावर धेरै कमजोर छ | |
| प्रत्येक 3 सेकेन्डमा अन-अफ वा अफ-अन | इनपुट अप्टिकल पावर धेरै बलियो छ | |
| ध्रुवीय1 | XPLRI: जम्पर घुसाउनुहोस् वा तान्नुहोस् | कुनै जम्पर छैन: शून्य मोड; जम्पर संग: शिखर मोड |
| XPLRQ: जम्पर घुसाउनुहोस् वा तान्नुहोस् | कुनै जम्पर छैन: शून्य मोड; जम्पर संग: शिखर मोड | |
| XPLRP: घुसाउनुहोस् वा जम्पर बाहिर तान्नुहोस् | कुनै जम्पर छैन: Q+ मोड; जम्पर संग: Q- मोड | |
| YPLRI: जम्पर घुसाउनुहोस् वा तान्नुहोस् | कुनै जम्पर छैन: शून्य मोड; जम्पर संग: शिखर मोड | |
| YPLRQ: जम्पर घुसाउनुहोस् वा तान्नुहोस् | कुनै जम्पर छैन: शून्य मोड; जम्पर संग: शिखर मोड | |
| YPLRP: जम्पर घुसाउनुहोस् वा तान्नुहोस् | कुनै जम्पर छैन: Q+ मोड; जम्पर संग: Q- मोड | |
| पूर्वाग्रह भोल्टेजहरू | YQp, YQn: Y ध्रुवीकरण Q आर्मको लागि पूर्वाग्रह | YQp: सकारात्मक पक्ष; YQn: नकारात्मक पक्ष वा जमीन |
| YIp, YIn: Y ध्रुवीकरणको लागि पूर्वाग्रह I हात | YIp: सकारात्मक पक्ष; YIn: नकारात्मक पक्ष वा जमीन | |
| XQp, XQn: X ध्रुवीकरण Q आर्मको लागि पूर्वाग्रह | XQp: सकारात्मक पक्ष; XQn: नकारात्मक पक्ष वा जमीन | |
| XIp, XIn: X ध्रुवीकरणको लागि पूर्वाग्रह I हात | XIp: सकारात्मक पक्ष; XIn: नकारात्मक पक्ष वा जमीन | |
| YPp, YPn: Y ध्रुवीकरण P आर्मको लागि पूर्वाग्रह | YPp: सकारात्मक पक्ष; YPn: नकारात्मक पक्ष वा जमीन | |
| XPp, XPn: X ध्रुवीकरण P आर्मको लागि पूर्वाग्रह | XPp: सकारात्मक पक्ष; XPn: नकारात्मक पक्ष वा जमीन |
1 ध्रुवीय प्रणाली आरएफ संकेत मा निर्भर गर्दछ। जब प्रणालीमा कुनै RF संकेत छैन, ध्रुवीय सकारात्मक हुनुपर्छ। जब आरएफ संकेतको आयाम निश्चित स्तर भन्दा ठूलो हुन्छ, ध्रुवीय सकारात्मकबाट नकारात्मकमा परिवर्तन हुनेछ। यस समयमा, शून्य बिन्दु र शिखर बिन्दु एकअर्कासँग स्विच हुनेछन्। Q+ बिन्दु र Q- बिन्दु एकअर्कासँग पनि स्विच हुनेछन्। ध्रुवीय स्विचले प्रयोगकर्तालाई परिवर्तन गर्न सक्षम बनाउँछ
अपरेशन बिन्दुहरू परिवर्तन नगरी सीधा ध्रुवीय।
| समूह | सञ्चालन | व्याख्या |
| PD1 | NC: जडान गरिएको छैन | |
| YA: वाई-ध्रुवीकरण फोटोडियोड एनोड | YA र YC: Y ध्रुवीकरण फोटोकरेन्ट प्रतिक्रिया | |
| YC: Y-ध्रुवीकरण फोटोडियोड क्याथोड | ||
| GND: जमीन | ||
| XC: X-ध्रुवीकरण फोटोडियोड क्याथोड | XA र XC: X ध्रुवीकरण फोटोकरेन्ट प्रतिक्रिया | |
| XA: एक्स-ध्रुवीकरण फोटोडियोड एनोड |
1 कन्ट्रोलर फोटोडियोड प्रयोग गर्ने वा मोड्युलेटर फोटोडियोड प्रयोग गर्ने बीचमा एउटा मात्र छनोट गरिनेछ। यो दुई कारणका लागि प्रयोगशाला प्रयोगहरूको लागि नियन्त्रक photodiode प्रयोग गर्न सिफारिस गरिएको छ। पहिलो, नियन्त्रक photodiode गुण सुनिश्चित गरेको छ। दोस्रो, यो इनपुट प्रकाश तीव्रता समायोजन गर्न सजिलो छ। यदि मोड्युलेटरको आन्तरिक फोटोडियोड प्रयोग गर्दै हुनुहुन्छ भने, कृपया सुनिश्चित गर्नुहोस् कि फोटोडियोडको आउटपुट वर्तमान इनपुट पावरसँग कडा रूपमा समानुपातिक छ।
