अल्ट्रा हाई प्रेसिजन MZM मोड्युलेटर बायस कन्ट्रोलर स्वचालित बायस कन्ट्रोलर
सुविधा
• पिक/नल/क्यू+/क्यू− मा बायस भोल्टेज नियन्त्रण
• मनमानी बिन्दुमा पूर्वाग्रह भोल्टेज नियन्त्रण
• अति सटीक नियन्त्रण: शून्य मोडमा ५०dB अधिकतम विलुप्तता अनुपात;
Q+ र Q− मोडहरूमा ±०.५◦ शुद्धता
• कम डिथर एम्प्लिच्युड:
NULL मोड र PEAK मोडमा ०.१% Vπ
Q+ मोड र Q− मोडमा २% Vπ
• उच्च स्थिरता: पूर्ण डिजिटल कार्यान्वयनको साथ
• कम प्रोफाइल: ४० मिमी (वा) × ३० मिमी (घ) × १० मिमी (घ)
• प्रयोग गर्न सजिलो: मिनी जम्परको साथ म्यानुअल सञ्चालन;
MCU UART2 मार्फत लचिलो OEM सञ्चालनहरू
• बायस भोल्टेज प्रदान गर्न दुई फरक मोडहरू: a. स्वचालित बायस नियन्त्रण
b. प्रयोगकर्ता परिभाषित पूर्वाग्रह भोल्टेज
आवेदन
• LiNbO3 र अन्य MZ मोड्युलेटरहरू
• डिजिटल NRZ, RZ
• पल्स अनुप्रयोगहरू
• ब्रिलोइन स्क्याटरिङ प्रणाली र अन्य अप्टिकल सेन्सरहरू
• CATV ट्रान्समिटर
प्रदर्शन
चित्र १. वाहक दमन
चित्र २. पल्स जेनेरेसन
चित्र ३. मोड्युलेटर अधिकतम शक्ति
चित्र ४. मोड्युलेटर न्यूनतम पावर
म्याक्सिम डीसी विलुप्तता अनुपात
यस प्रयोगमा, प्रणालीमा कुनै पनि RF संकेतहरू लागू गरिएनन्। शुद्ध DC विलुप्तता मापन गरिएको छ।
१. चित्र ५ ले मोड्युलेटरलाई पिक पोइन्टमा नियन्त्रण गर्दा मोड्युलेटर आउटपुटको अप्टिकल पावर देखाउँछ। यसले रेखाचित्रमा ३.७१dBm देखाउँछ।
२. चित्र ६ ले मोड्युलेटर आउटपुटको अप्टिकल पावर देखाउँछ, जब मोड्युलेटरलाई शून्य बिन्दुमा नियन्त्रण गरिन्छ। यसले रेखाचित्रमा -४६.७३dBm देखाउँछ। वास्तविक प्रयोगमा, मान -४७dBm वरिपरि भिन्न हुन्छ; र -४६.७३ एक स्थिर मान हो।
३. त्यसकारण, मापन गरिएको स्थिर DC विलुप्तता अनुपात ५०.४dB हो।
उच्च विलुप्त अनुपातको लागि आवश्यकताहरू
१. प्रणाली मोड्युलेटरमा उच्च विलुप्तता अनुपात हुनुपर्छ। प्रणाली मोड्युलेटरको विशेषता भनेको अधिकतम विलुप्तता अनुपात प्राप्त गर्न सकिन्छ भन्ने निर्णय गर्नु हो।
२. मोड्युलेटर इनपुट लाइटको ध्रुवीकरणको ख्याल राखिनेछ। मोड्युलेटरहरू ध्रुवीकरणप्रति संवेदनशील हुन्छन्। उचित ध्रुवीकरणले १०dB भन्दा माथि विलुप्त हुने अनुपात सुधार गर्न सक्छ। प्रयोगशाला प्रयोगहरूमा, सामान्यतया ध्रुवीकरण नियन्त्रक आवश्यक पर्दछ।
३. उचित पूर्वाग्रह नियन्त्रकहरू। हाम्रो DC विलुप्तता अनुपात प्रयोगमा, ५०.४dB विलुप्तता अनुपात प्राप्त गरिएको छ। जबकि मोड्युलेटर निर्माणको डेटाशीटले केवल ४०dB सूचीबद्ध गर्दछ। यो सुधारको कारण यो हो कि केही मोड्युलेटरहरू धेरै छिटो बहन्छन्। रोफिया R-BC-ANY पूर्वाग्रह नियन्त्रकहरूले द्रुत ट्र्याक प्रतिक्रिया सुनिश्चित गर्न प्रत्येक १ सेकेन्डमा पूर्वाग्रह भोल्टेज अपडेट गर्छन्।
निर्दिष्टीकरणहरू
| प्यारामिटर | न्यूनतम | प्रकार | अधिकतम | एकाइ | अवस्थाहरू |
| प्रदर्शन नियन्त्रण गर्नुहोस् | |||||
| लोप हुने अनुपात | मेर १ | 50 | dB | ||
| CSO2 ले | −५५ | −६५ | −७० | डीबीसी | डिथर एम्प्लिट्यूड: २%Vπ |
| स्थिरीकरण समय | 4 | s | ट्र्याकिङ पोइन्टहरू: शून्य र शिखर | ||
| 10 | ट्र्याकिङ पोइन्टहरू: Q+ र Q- | ||||
| विद्युतीय | |||||
| सकारात्मक पावर भोल्टेज | +१४.५ | +१५ | +१५.५ | V | |
| सकारात्मक पावर करेन्ट | 20 | 30 | mA | ||
| ऋणात्मक पावर भोल्टेज | -१५.५ | -१५ | -१४.५ | V | |
| ऋणात्मक पावर करेन्ट | 2 | 4 | mA | ||
| आउटपुट भोल्टेज दायरा | -९.५७ | +९.८५ | V | ||
| आउटपुट भोल्टेज शुद्धता | ३४६ | µV | |||
| आवृत्ति घटाउनुहोस् | ९९९.९५ | १००० | १०००.०५ | Hz | संस्करण: १ किलोहर्ज डिथर सिग्नल |
| आयाम घटाउनुहोस् | ०.१% वीπ | V | ट्र्याकिङ पोइन्टहरू: शून्य र शिखर | ||
| २% वीπ | ट्र्याकिङ पोइन्टहरू: Q+ र Q- | ||||
| अप्टिकल | |||||
| इनपुट अप्टिकल पावर ३ | -३० | -5 | dBm ले | ||
| इनपुट तरंगदैर्ध्य | ७८० | २००० | nm | ||
१. MER ले मोड्युलेटर एक्स्टिंक्शन रेशियोलाई जनाउँछ। प्राप्त गरिएको एक्स्टिंक्शन रेशियो सामान्यतया मोड्युलेटर डाटाशीटमा निर्दिष्ट मोड्युलेटरको एक्स्टिंक्शन रेशियो हो।
२. CSO ले कम्पोजिट दोस्रो अर्डरलाई जनाउँछ। CSO लाई सही रूपमा मापन गर्न, RF सिग्नल, मोड्युलेटर र रिसीभरहरूको रेखीय गुणस्तर सुनिश्चित गरिनेछ। थप रूपमा, विभिन्न RF फ्रिक्वेन्सीहरूमा चल्दा प्रणाली CSO रिडिङहरू फरक हुन सक्छन्।
३. कृपया ध्यान दिनुहोस् कि इनपुट अप्टिकल पावर चयन गरिएको बायस पोइन्टमा अप्टिकल पावरसँग मेल खाँदैन। यसले बायस भोल्टेज −Vπ देखि +Vπ सम्म हुँदा मोड्युलेटरले नियन्त्रकमा निर्यात गर्न सक्ने अधिकतम अप्टिकल पावरलाई जनाउँछ।
प्रयोगकर्ता इन्टरफेस

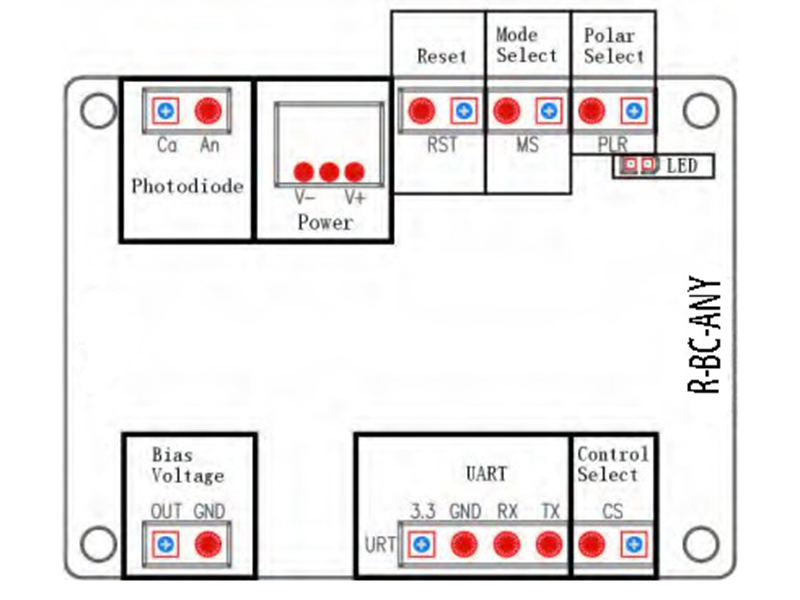

चित्र ५. सभा
| समूह | सञ्चालन | व्याख्या |
| फोटोडायोड १ | PD: MZM फोटोडायोडको क्याथोड जडान गर्नुहोस् | फोटोकरेन्ट प्रतिक्रिया प्रदान गर्नुहोस् |
| GND: MZM फोटोडायोडको एनोड जडान गर्नुहोस् | ||
| शक्ति | पूर्वाग्रह नियन्त्रकको लागि पावर स्रोत | V-: नकारात्मक इलेक्ट्रोड जोड्छ |
| V+: सकारात्मक इलेक्ट्रोड जोड्छ | ||
| मध्य प्रोब: ग्राउन्ड इलेक्ट्रोडलाई जोड्छ | ||
| रिसेट गर्नुहोस् | जम्पर घुसाउनुहोस् र १ सेकेन्ड पछि बाहिर निकाल्नुहोस् | नियन्त्रक रिसेट गर्नुहोस् |
| मोड चयन गर्नुहोस् | जम्पर घुसाउनुहोस् वा बाहिर निकाल्नुहोस् | जम्पर छैन: शून्य मोड; जम्पर सहित: क्वाड मोड |
| ध्रुवीय चयन२ | जम्पर घुसाउनुहोस् वा बाहिर निकाल्नुहोस् | जम्पर नभएको: सकारात्मक ध्रुवीय; जम्पर भएको: नकारात्मक ध्रुवीय |
| पूर्वाग्रह भोल्टेज | MZM बायस भोल्टेज पोर्टसँग जडान गर्नुहोस् | मोड्युलेटरको लागि OUT र GND ले बायस भोल्टेज प्रदान गर्दछ। |
| लिड | निरन्तर सक्रिय | स्थिर अवस्थामा काम गर्दै |
| प्रत्येक ०.२ सेकेन्डमा अन-अफ वा अफ-अन | डेटा प्रशोधन गर्दै र नियन्त्रण बिन्दु खोज्दै | |
| प्रत्येक १ सेकेन्डमा अन-अफ वा अफ-अन | इनपुट अप्टिकल पावर धेरै कमजोर छ। | |
| प्रत्येक ३ सेकेन्डमा अन-अफ वा अफ-अन | इनपुट अप्टिकल पावर धेरै बलियो छ। | |
| युआर्ट | UART मार्फत नियन्त्रक सञ्चालन गर्नुहोस् | ३.३: ३.३V सन्दर्भ भोल्टेज |
| GND: जमिन | ||
| RX: नियन्त्रकको प्राप्ति | ||
| TX: नियन्त्रकको प्रसारण | ||
| नियन्त्रण चयन | जम्पर घुसाउनुहोस् वा बाहिर निकाल्नुहोस् | जम्पर छैन: जम्पर नियन्त्रण; जम्पर सहित: UART नियन्त्रण |
१. केही MZ मोड्युलेटरहरूमा आन्तरिक फोटोडायोडहरू हुन्छन्। नियन्त्रक सेटअप नियन्त्रकको फोटोडायोड प्रयोग गर्ने वा मोड्युलेटरको आन्तरिक फोटोडायोड प्रयोग गर्ने बीच छनौट गर्नुपर्छ। दुई कारणले प्रयोगशाला प्रयोगहरूको लागि नियन्त्रकको फोटोडायोड प्रयोग गर्न सिफारिस गरिन्छ। पहिलो, नियन्त्रक फोटोडायोडले गुणस्तर सुनिश्चित गरेको छ। दोस्रो, इनपुट प्रकाशको उद्देश्य समायोजन गर्न सजिलो छ। नोट: यदि मोड्युलेटरको आन्तरिक फोटोडायोड प्रयोग गर्दै हुनुहुन्छ भने, कृपया सुनिश्चित गर्नुहोस् कि फोटोडायोडको आउटपुट करेन्ट इनपुट पावरसँग कडा रूपमा समानुपातिक छ।
२. पोलर पिनलाई नल नियन्त्रण मोड (मोड चयन पिन द्वारा निर्धारण गरिएको) वा क्वाड+ मा पिक र नल बीचको नियन्त्रण बिन्दु स्विच गर्न प्रयोग गरिन्छ।
र क्वाड- क्वाड नियन्त्रण मोडमा। यदि पोलर पिनको जम्पर घुसाइएको छैन भने, नियन्त्रण बिन्दु नल मोडमा नल वा क्वाड मोडमा क्वाड+ हुनेछ। RF प्रणालीको आयामले पनि नियन्त्रण बिन्दुलाई असर गर्नेछ। जब कुनै RF सिग्नल हुँदैन वा RF सिग्नल एम्प्लिट्यूड सानो हुन्छ, नियन्त्रकले MS र PLR जम्पर द्वारा चयन गरिएको कार्य बिन्दुलाई सही बिन्दुमा लक गर्न सक्षम हुन्छ। जब RF सिग्नल एम्प्लिट्यूड निश्चित थ्रेसहोल्ड भन्दा बढी हुन्छ, प्रणालीको पोलर परिवर्तन हुनेछ, यस अवस्थामा, PLR हेडर विपरीत अवस्थामा हुनुपर्छ, अर्थात् यदि यो छैन भने जम्पर घुसाउनु पर्छ वा यदि यो घुसाइएको छ भने बाहिर निकाल्नु पर्छ।
सामान्य अनुप्रयोग
नियन्त्रक प्रयोग गर्न सजिलो छ।
चरण १। कप्लरको १% पोर्टलाई नियन्त्रकको फोटोडायोडमा जडान गर्नुहोस्।
चरण २। कन्ट्रोलरको बायस भोल्टेज आउटपुट (SMA वा २.५४mm २-पिन हेडर मार्फत) मोड्युलेटरको बायस पोर्टमा जडान गर्नुहोस्।
चरण ३: +१५V र -१५V DC भोल्टेज भएको नियन्त्रक प्रदान गर्नुहोस्।
चरण ४। नियन्त्रक रिसेट गर्नुहोस् र यसले काम गर्न थाल्नेछ।
नोट। नियन्त्रक रिसेट गर्नु अघि सम्पूर्ण प्रणालीको RF सिग्नल सक्रिय छ भनी सुनिश्चित गर्नुहोस्।
