Rof इलेक्ट्रो-ओप्टिक मोड्युलेटर 1550nm AM श्रृंखला तीव्रता मोड्युलेटर 40G
सुविधा
* कम सम्मिलन हानि
* उच्च ब्यान्डविथ
* कम हाफ-वेभ भोल्टेज
* अनुकूलन विकल्प
आवेदन
⚫ ROF प्रणालीहरू
⚫ क्वान्टम कुञ्जी वितरण
⚫ लेजर सेन्सिङ प्रणाली
⚫ साइड-ब्यान्ड मोडुलेशन
| रोफ-AM श्रृंखला | रोफ-AM-07 | रोफ-AM-08 | रोफ-AM-10 | रोफ-AM-13 | रोफ-AM-15 | |||
| सञ्चालन तरंगदैर्ध्य | 780nm | ८५० एनएम | 1064nm | 1310nm | १५५० एनएम | |||
| ब्यान्डविथ | 10GHz | 10GHz | 10/२०GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| प्रविष्टि हानि | ~5dB | ~5dB | म५dB | म५dB | म4dB | |||
| विलुप्तता अनुपात @DC | >20dB | >20dB | >20dB | >20dB | >20dB | |||
| VΠ @RF (1KHz) | 3V | 3V | 4V | <3.5V | म6V | <5V | ||
| VΠ @Bias | म३.५V | म३.५V | 5V | <5V | <8V | <7V | ||
आदेश जानकारी
| रोफ | AM | XX | XXG | XX | XX | XX |
| प्रकार: AM---तीव्रता मोड्युलेटर | तरंग लम्बाइ: 07---780nm 10---1060nm 13---1310nm १५---१५५० एनएम | ब्यान्डविथ: 10GHz 20GHz 40GHz ५०GHz
| मनिटर PD: PD --- PD संग | इन-आउट फाइबर प्रकार: PP---PM/PM
| अप्टिकल कनेक्टर: FA---FC/APC FP---FC/PC एसपी---अनुकूलन |
R-AM-15-40G
वेभलेन्थ 1550nm 40GHz तीव्रता मोड्युलेटर
| प्यारामिटर | प्रतीक | न्यूनतम | टाइप गर्नुहोस् | अधिकतम | एकाइ | ||||
| अप्टिकल प्यारामिटरहरू | |||||||||
| सञ्चालन तरंगदैर्ध्य | l | १५३० | १५५० | १५६५ | nm | ||||
| प्रविष्टि हानि | IL | 4 | 5 | dB | |||||
| अप्टिकल रिटर्न हानि | ORL | -४५ | dB | ||||||
| विलुप्त हुने अनुपात @DC स्विच गर्नुहोस् | ER@DC | 20 | 23 | 45 | dB | ||||
| गतिशील विलुप्त अनुपात | DER | 13 | dB | ||||||
| अप्टिकल फाइबर | इनपुटपोर्ट | पाण्डा पीएम फुजिकुरा एस.एम | |||||||
| आउटपुट पोर्ट | पाण्डा पीएम फुजिकुरा एस.एम | ||||||||
| अप्टिकल फाइबर इन्टरफेस | FC/PC, FC/APC वा प्रयोगकर्ता निर्दिष्ट गर्न | ||||||||
| विद्युतीय मापदण्डहरू | |||||||||
| सञ्चालन ब्यान्डविथ(-3dB) | S21 | 28 | 30 | GHz | |||||
| हाफ-वेभ भोल्टेज Vpi | RF | @50KHz |
| ४.५ | 5 | V | |||
| पूर्वाग्रह | @Bias |
| 6 | 7 | V | ||||
| बिजुली रिटर्न हानि | S11 | -१२ | -१० | dB | |||||
| इनपुट प्रतिबाधा | RF | ZRF | 50 | W | |||||
| पूर्वाग्रह | ZBIAS | 1M | W | ||||||
| विद्युतीय इन्टरफेस | V(च) | ||||||||
सीमा सर्तहरू
| प्यारामिटर | प्रतीक | एकाइ | न्यूनतम | टाइप गर्नुहोस् | अधिकतम |
| अप्टिकल पावर इनपुट गर्नुहोस् | Pमा, अधिकतम | dBm | 20 | ||
| आरएफ पावर इनपुट गर्नुहोस् | dBm | 28 | |||
| पूर्वाग्रह भोल्टेज | Vbias | V | -15 | 15 | |
| सञ्चालन तापमान | शीर्ष | ℃ | -१० | 60 | |
| भण्डारण तापमान | Tst | ℃ | -४० | 85 | |
| आर्द्रता | RH | % | 5 | 90 |

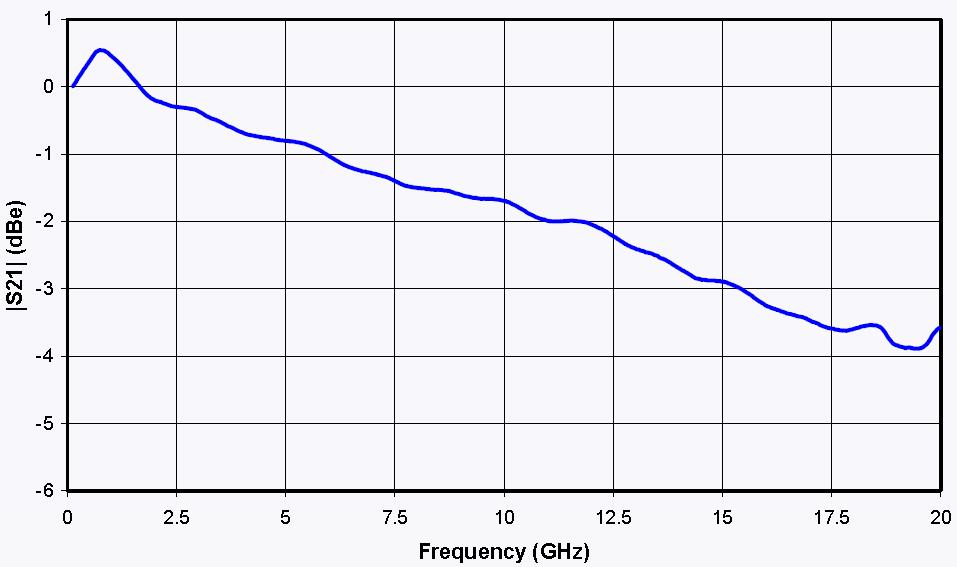

S21 वक्र
&S11 वक्र
S21 र s11 वक्र
मेकानिकल रेखाचित्र
| पोर्ट | प्रतीक | नोट |
| मा | अप्टिकल इनपुट पोर्ट | PM फाइबर (125μm/250μm) |
| बाहिर | अप्टिकल आउटपुट पोर्ट | PM र SMF विकल्प |
| RF | आरएफ इनपुट पोर्ट | SMA(f) |
| पूर्वाग्रह | पूर्वाग्रह नियन्त्रण पोर्ट | 1,2 पूर्वाग्रह, 34-N/C |
